MATLAB Smulink 사용하여 수식 계산하기(1)

<문제>

<풀이>

matlab 실행

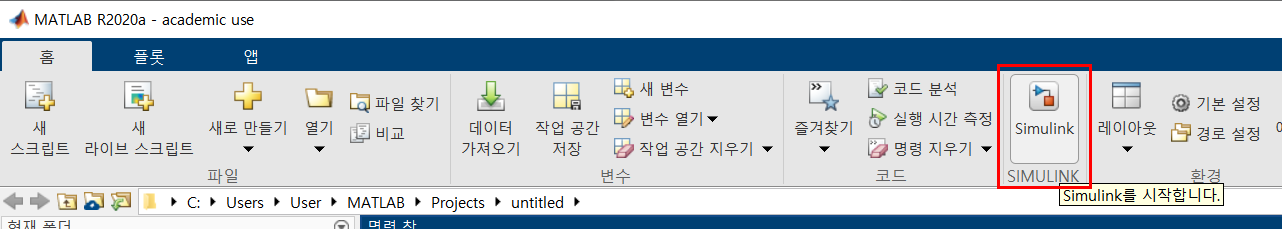

smulinnk 실행

Basic Model 실행

---

1) 먼저 u를 만들어줍니다.



<a2 만들기>



Library Browser 실행

Constant

Commonly Used Blocks -> Constant 선택후 Drag



Constant 두 개 생성

a에 사용될 Constant 하나와 2제곱 해주기위한 Constant 생성

Constant Value 변경

2제곱에 사용될 Constant를 더블클릭하여 Constant Value를 2로 변경 -> OK

Slider Gain

gain 검색 -> Slider Gain -> 드래그 하여 생성

Slider Gain 이름 변경

파란색 이름 Slider Gain -> a 로 변경

Slider Gain Low, High 변경

Slider Gain 더블클릭하여 Low: -100, High: 100 으로 변경 -> OK

Square

Square 검색하여 Square 드래그 생성

Square Function 변경

Square 더블 클릭 후 Function 을 pow로 변경

연결

화살표 끝에 마우스를 가져다대면 + 모양으로 변했을 때 각 성분을 선으로 연결할 수 있습니다

---

<3ab 만들기>

Constant

Constant Value 변경

Constant 더블 클릭 -> Constant Value 3으로 변경 -> OK

Product

product 검색 후 Product 드래그 생성

Number of inputs

Product 더블 클릭 -> Number of inputs 를 3으로 변경  -> OK

---

<루트 b 만들기>

b 생성

a 만들었을 때와 똑같이 생성해줍니다.

Constant 드래그 생성 -> Slider Gain 드래그 생성 -> 파란색 부분 이름 b로 변경

-> Slider Gain 더블 클릭 후 Low, High 변경 ( Low: -100, High: 100)

Sqrt

sqrt 검색 후 Sqrt 드래그 생성

3ab 생성

다음과 같이 연결하여 3ab 를 생성합니다.

---

add 생성

add 검색 후 Add 드래그 생성

List of signs

Add 더블 클릭 -> List of signs: +-+ 로 변경 -> OK

다음과 같이 연결
